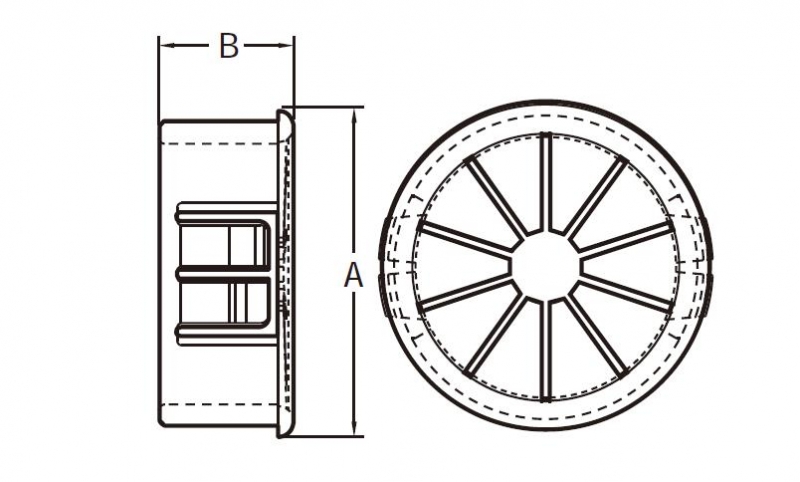

规格图

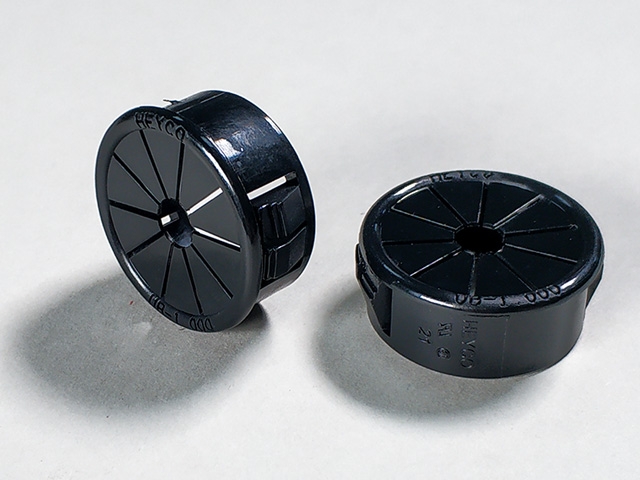

HEYCO通用护线环
2020-11-05
‧ 材料：尼龙66
‧ 阻燃等级：UL94V-2
‧ 认证：UL认证编号E15331，CSA认证编号LR-8919
‧ 工作温度：-18℃到105℃
用手按压即可安装。
抗震动。
保护并且绝缘电缆、导管、软管及转轴。
弹性的翅片可以进行调整以穿过和支撑直径为3.2到62.7mm之间的任何形状的缆线，
规格表
| Part Number 料号 | Description 型号 | Chassis Dimensions 面板尺寸 | Part Dimensions 零件尺寸 | ||||
| Black 黑色 | White 白色 | Mounting Hole Dia. 安装孔径 | Max. Thickness 最大厚度 | Max. I/D 最大内径 | A | B | |
| 2858 | SUB 500 | 12.7 | 1.6 | 7.6 | 15.2 | 6.4 | |
| 2055 | 2056 | UB 500 | 12.7 | 3.2 | 7.6 | 15.2 | 9.8 |
| 3001 | UBT 500 | 12.7 | 6.4 | 7.6 | 15.2 | 13.8 | |
| 2861 | SUB 625 | 15.9 | 1.6 | 11.1 | 18.5 | 6.4 | |
| 2077 | 2076 | UB 625 | 15.9 | 3.2 | 11.1 | 18.5 | 9.9 |
| 3118 | UBT 625 | 15.9 | 6.4 | 11.1 | 18.5 | 13 | |
| 2862 | SUB 750 | 19.1 | 1.6 | 12.7 | 21.8 | 6.4 | |
| 2089 | 2085 | UB 750 | 19.1 | 3.2 | 12.7 | 21.4 | 9.9 |
| 3119 | UBT 750 | 19.1 | 6.4 | 12.7 | 21.4 | 13.8 | |
| 2106 | 2107 | UB 812 | 20.6 | 3.2 | 12.7 | 22.6 | 9.9 |
| 2863 | SUB 875 | 22.2 | 1.6 | 14.3 | 23.8 | 6.4 | |
| 2119 | 2129 | UB 875 | 22.2 | 3.2 | 14.3 | 23.8 | 11.5 |
| 3120 | UBT 875 | 22.2 | 6.4 | 14.3 | 23.8 | 13.8 | |
| 2864 | SUB 1000 | 25.4 | 1.6 | 19.1 | 27 | 6.4 | |
| 2137 | 2138 | UB 1000 | 25.4 | 3.2 | 19.1 | 27 | 11.5 |
| 3121 | UBT 1000 | 25.4 | 6.4 | 19.1 | 27 | 13.8 | |
| 2158 | SUB 1093 | 27.8 | 1.6 | 20.6 | 29.5 | 6.4 | |
| 2157 | 2162 | UB 1093 | 27.8 | 3.2 | 20.6 | 29.5 | 11.5 |
| 3002 | UBT 1093 | 27.8 | 6.4 | 20.6 | 29.5 | 13.8 | |
| 2153 | 2154 | UB 1187 | 30.2 | 3.2 | 24.1 | 31.8 | 11.5 |
| 2155 | 2156 | UB 1250 | 31.8 | 3.2 | 25.8 | 33.4 | 11.5 |
| 2184 | 2185 | UB 1375 | 34.9 | 3.2 | 25.4 | 37.8 | 11.5 |
| 3003 | UBT 1375 | 34.9 | 6.4 | 25.4 | 37.8 | 14.2 | |
| 2213 | 2214 | UB 1500 | 38.1 | 3.2 | 26.9 | 40.9 | 11.5 |
| 3122 | UBT 1500 | 38.1 | 6.4 | 26.9 | 40.9 | 14.2 | |
| 2298 | 2299 | UB 1750 | 44.5 | 3.2 | 34.9 | 47.5 | 11.8 |
| 2422 | 2423 | UB 2000 | 50.8 | 3.2 | 41.6 | 54 | 12.4 |
| 2440 | 2441 | UB 2.5 | 63.5 | 6.4 | 50 | 66.8 | 19.1 |
| 2460 | 2463 | UB 3.0 | 76.2 | 6.4 | 62.7 | 80 | 19.1 |
