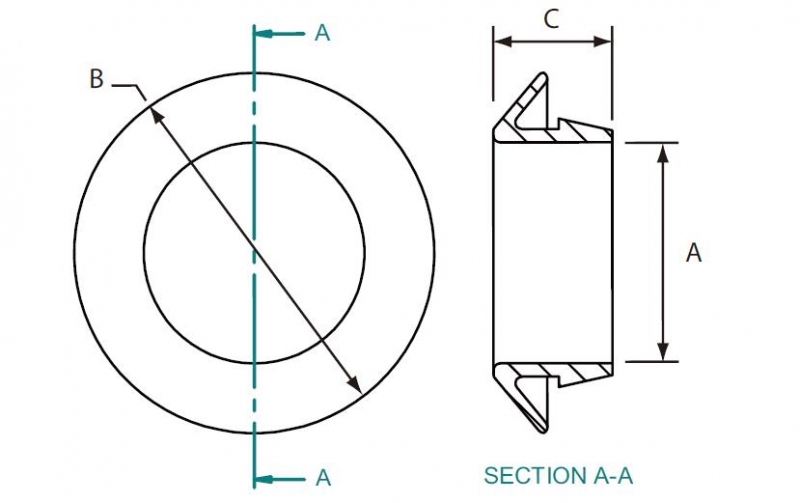

规格图
HEYCO热塑性橡胶护线环
2020-11-05
‧ 材料：热塑性橡胶TPR
‧ 认证：UL认证编号E15331
‧ 工作温度：0℃到50℃
使开孔的粗糙边缘变得平滑整齐并且绝缘。
护线环带倒扣可以可靠的安装固定。
经过UL认证，工作温度最高可达50摄氏度。
对电缆、导管、软管、绳索、杆及轴进行绝缘和机械保护。
规格表
| Part Number 料号 | Description 型号 | Chassis Dimensions 安装尺寸 | Part Dimensions 零件尺寸 | |||
| Mounting Hole Dia. 安装孔径 | Max. Thickness 最大面板厚度 | A Inside Diameter 内径 | B Head Diameter 头部直径 | C Overall Height 总高度 | ||
| G1505 | TG 500 | 12.7 | 0.8 - 2.0 | 10.4 | 20.6 | 7.1 |
| G1506 | TG 625 | 15.9 | 0.8 - 2.0 | 13.2 | 23.6 | 7.9 |
| G1507 | TG 750 | 19.1 | 0.8 - 2.0 | 16.5 | 26.9 | 8.9 |
| G1508 | TG 875 | 22.2 | 0.8 - 2.0 | 19.6 | 30.2 | 8.9 |
| G1509 | TG 1000 | 25.4 | 0.8 - 2.0 | 22.6 | 33.5 | 8.9 |
| G1510 | TG 1250 | 31.8 | 0.8 - 2.0 | 28.4 | 40.6 | 8.9 |
