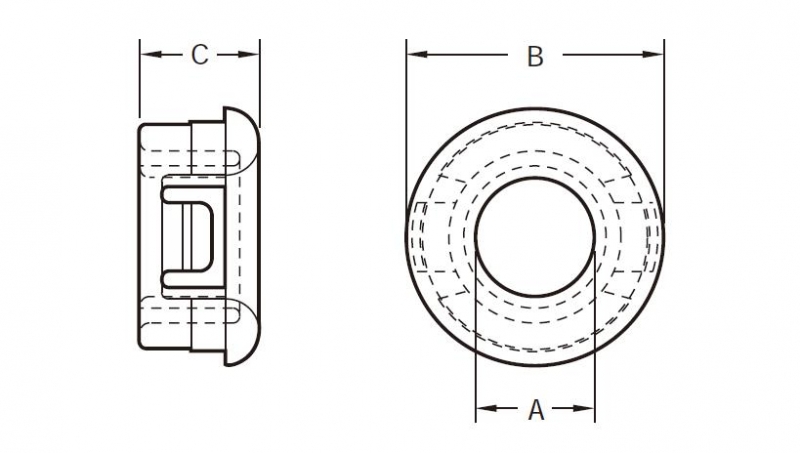

规格图

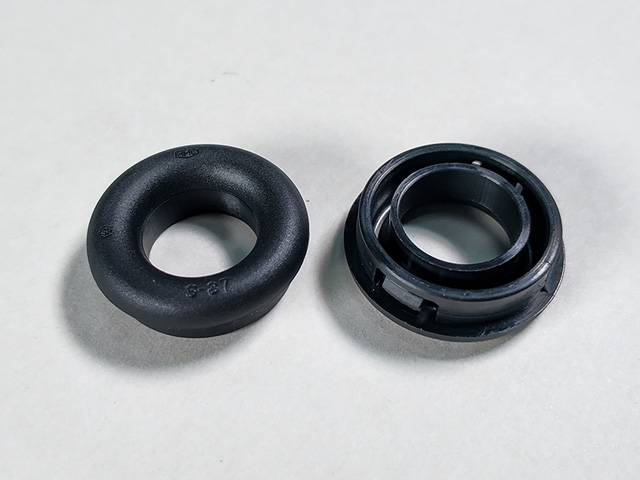

HEYCO双层绝缘护线环
2020-11-05
‧ 材料：尼龙66
‧ 阻燃等级：UL94V-2
‧ 工作温度：-18℃到105℃
用手按压即可实现简单快捷安装。
内部绝缘套可嵌于大口径孔。
保护电缆免遭过度磨损和损坏。
规格表
| Part Number 料号 | Description 型号 | Chassis Dimensions 面板尺寸 | Part Dimensions 零件尺寸 | |||
| Mounting Hole Dia. 安装孔径 | Max. Thickness 最大面板厚度 | A Inside Diameter 内径 | B Head Diameter 头部直径 | C Overall Height 总高度 | ||
| 2514 | S 50 | 12.7 | 1.6 | 6.4 | 14.3 | 6.9 |
| 2516 | S 625-4 | 15.9 | 3.2 | 6.4 | 18.3 | 11.2 |
| 2535 | S 750-5 | 19.1 | 3.2 | 9.1 | 23.1 | 11.2 |
| 2540 | S 87 | 22.3 | 1.6 | 13.2 | 24.9 | 8.1 |
| 2552 | S 875-9 | 22.3 | 3.2 | 14.2 | 24.6 | 13.1 |
| 2554 | S 1000-9 | 25.4 | 3.2 | 15.2 | 30.2 | 13.1 |
| 2555 | S 1093-10 | 27.8 | 3.2 | 16 | 30.7 | 13.1 |
