兴泰达R型金属线夹
2023-02-09

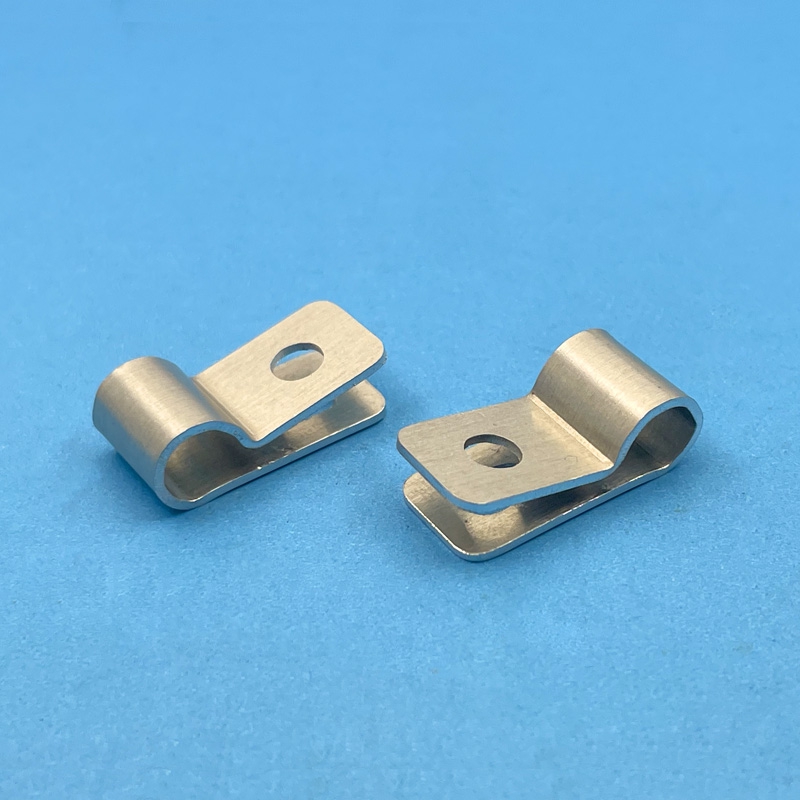

产品名称： R型金属线夹

产品材质：不锈钢,铝合金

防火等级：一级

适用范围： 3-12mm线缆

产品特性：防火,耐压力强,耐腐蚀,耐高温,耐磨

产品应用： 产品广泛用于学校,地铁,电力,医院,机械,机场,国防工程,高层建筑等场合。

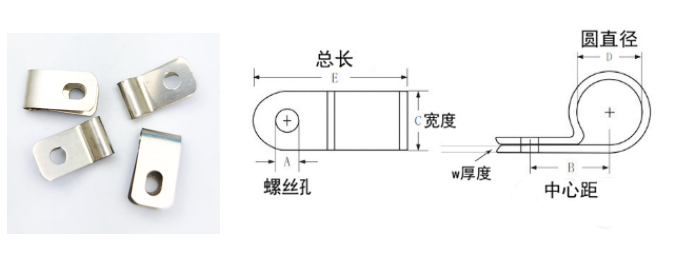

规格图
规格表

                                                                                                             以下数据公差+/-0.5mm 单位:mm

规格型号

厚度W

宽度C

螺丝孔A

总长E

圆直径D

中心距B

XTD-3R(铝合金)

0.3

10

4

16

2.5

9

XTD-4R

0.3

10

4

18

3.2

10

XTD-5R

0.3

10

4

20

4

12

XTD-6R

0.3

10

4

20

5

12

XTD-7R

0.3

10

4

20

6

12

XTD-8R

0.3

10

4

22

7

12

XTD-10R

0.3

10

4

24

9

12

XTD-12R(不锈钢）

0.3

10

4

28

11

15

注：以上为常规型号，特殊规格和要求可来样定制！
