兴泰达不锈钢单边骑马夹
2023-02-09

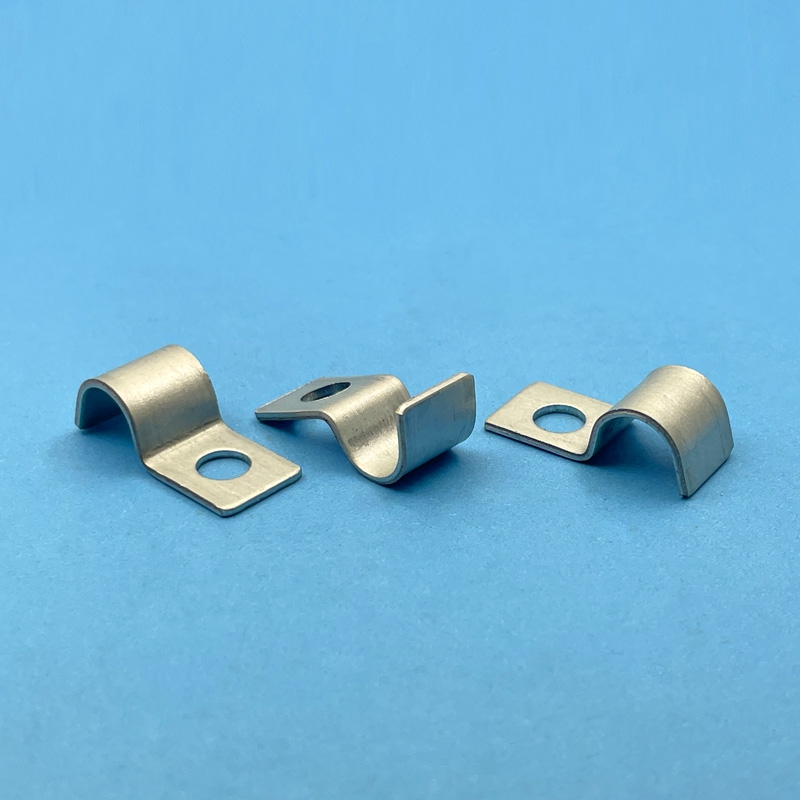

产品名称：单边骑马夹

产品材质：不锈钢

防火等级：一级

适用范围：油管电缆固定保护

产品特性： 防火,耐压力强,耐腐蚀,耐高温,耐磨

产品应用： 产品广泛用于化工厂、船舶设备、建筑工程、电机水泵、机械、轨道交通、通讯设备、自动化控制等广泛领域

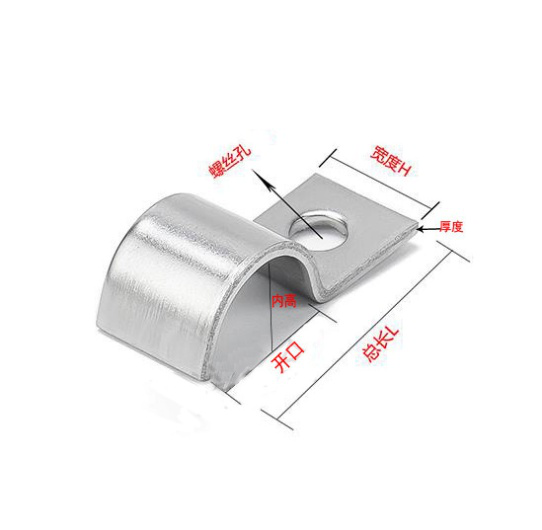

规格图


规格表

以下数据公差+/-0.5mm 单位:mm

规格型号

总长

开口

内高

螺丝孔

厚度

宽度

XTD-2mm

15

3

1.6

4

0.5

10

XTD-3mm

15

4

2.3

4

0.5

10

XTD-4mm

17

6

3.2

4

0.5

10

XTD-5mm

21

7

4.2

4

0.6

10

XTD-6mm

19

8

5.2

4

0.6

10

XTD-7-8mm

22

10

5.8

4

0.8

10

XTD-9-10mm

24

12

7.2

4

0.8

10

XTD-11-12mm

32

14

10.3

6

1.2

15

XTD-13-14mm

34

15

12.3

6

1.2

15

XTD-15-16mm

36

17

13.3

6

1.2

15

XTD-17-18mm

38

19

15.2

6

1.2

15

XTD-19-20mm

41

22

16.2

6

1.2

15

注：以上为常规型号，特殊规格和要求可来样定制！
